L’interazione tra radiazioni e materia dipende in modo cruciale dalla natura della radiazione, dalla sua energia e dalle proprietà del mezzo attraversato (numero atomico, densità, composizione chimica). Per le radiazioni elettromagnetiche di alta energia, raggi X e γ, la grandezza cardinale è la frequenza, cioè l’energia quantistica \(E = h\nu\). Per le radiazioni corpuscolari (protoni p, neutroni n, elettroni β⁻, positroni β⁺, particelle α e altre), sono determinanti la presenza di carica elettrica e l’energia cinetica, che governano il modo in cui la particella perde energia e la profondità di penetrazione nel materiale.

Nel loro percorso attraverso un mezzo, i fasci risultano in genere attenuati: una frazione dell’intensità viene trasmessa e una frazione è sottratta al fascio primario per assorbimento e diffusione. In condizioni semplici (fascio stretto, monoenergetico, mezzo omogeneo) l’attenuazione segue la legge esponenziale \(I(x) = I_0 e^{-\mu x}\), dove \(\mu\) è il coefficiente di attenuazione lineare del materiale. I processi microscopici coinvolgono sia la nuvola elettronica sia i nuclei atomici, dando luogo a un ampio spettro di fenomeni:

• assorbimento e diffusione con trasferimento di energia al mezzo, inclusi effetti specifici dei fotoni come effetto fotoelettrico, diffusione Compton e produzione di coppie;
• collisioni coulombiane delle particelle cariche con gli elettroni atomici, con eccitazioni e ionizzazioni multiple lungo la traccia; per i neutroni, interazioni prevalentemente nucleari (urti elastici, cattura, reazioni \((n,\gamma)\), \((n,\alpha)\)) che generano secondari carichi;
• eccitazione della struttura irradiata con successiva emissione di fotoni o particelle, rottura di legami chimici, reazioni nucleari e, in casi energetici appropriati, frammentazione nucleare.

Il risultato comune è la produzione di ioni lungo il percorso della radiazione: atomi o molecole perdono o acquistano elettroni, diventando carichi e inducendo una catena di processi fisico-chimici. Per questo motivo i fotoni di alta energia (raggi X e γ) e le radiazioni corpuscolari sono classificate come radiazioni ionizzanti. Al contrario, le radiazioni incapaci di depositare energia sufficiente a estrarre elettroni legati — come le onde elettromagnetiche a frequenza non superiore all’ultravioletto vicino, la luce visibile e le onde meccaniche quali gli ultrasuoni — sono dette non ionizzanti.

Per la descrizione quantitativa dell’interazione e per la valutazione del rischio, si introducono le grandezze dosimetriche che misurano l’energia trasferita al materiale e al tessuto biologico (ad esempio dose assorbita e grandezze collegate); tali unità saranno definite prima di discutere gli effetti biologici. In ambito biomedico, è inoltre necessario distinguere due categorie di danno:

• reazioni tissutali (danno deterministico), che compaiono oltre una soglia di dose a seguito di un elevato deposito di energia locale; la gravità aumenta con la dose e rientrano esempi quali eritema cutaneo, necrosi e opacità del cristallino;
• danno stocastico, di natura probabilistica, in cui l’aumento di dose accresce la probabilità di insorgenza senza influire sulla severità dell’evento; vi rientrano tumori solidi, leucemie ed effetti ereditari, in genere con latenza prolungata.

Questa distinzione, unita alla caratterizzazione fisica dell’interazione radiazione-materia, costituisce la base per definire correttamente le unità di misura dell’assorbimento e per interpretare gli effetti biologici delle radiazioni ionizzanti.

Per valutare gli effetti biologici delle radiazioni ionizzanti, specialmente in radiodiagnostica e radioterapia, è essenziale quantificare la frazione di energia trasferita che rimane nel materiale irradiato. La grandezza fisica di riferimento è la dose assorbita D, definita come l’energia media depositata per unità di massa. Nel Sistema Internazionale l’unità di misura è il gray (Gy), pari a un joule per chilogrammo:

\[D = \frac{\Delta E}{m}.\]

Storicamente, la dose assorbita è stata anche espressa in rad, con la relazione 1 Gy = 100 rad. Gli effetti stocastici, però, non dipendono soltanto dalla quantità di energia depositata, ma anche dalla qualità della radiazione e dalla radiosensibilità del tessuto interessato. Per questa ragione si introducono la dose equivalente Hᵀ, che incorpora la dipendenza dal tipo di radiazione, e la dose efficace E, che pondera le diverse sensibilità dei tessuti.

La dose equivalente al tessuto T dovuta a una radiazione R di determinata natura ed energia si ottiene moltiplicando la dose assorbita Dₜ,ᵣ per il fattore di ponderazione radiologico wᴿ, stabilito da organismi internazionali (ICRP/ICRU) per riflettere le differenti efficacie biologiche relative ai fotoni, agli elettroni, ai protoni, alle particelle α e ai neutroni:

\[H_{\text{T,R}} = w_{\text{R}} D_{\text{T,R}},\]

Per esposizioni miste si sommano i contributi di ciascuna radiazione: \( H_{\mathrm{T}} = \sum_{\mathrm{R}} H_{\mathrm{T,R}} \). L’unità di misura di Hᵀ è il sievert (Sv). Per i fotoni X/γ e per gli elettroni, per i quali in genere \( w_{\mathrm{R}} = 1 \), 1 mGy corrisponde a 1 mSv; per le particelle α, con \( w_{\mathrm{R}} = 20 \), la stessa dose assorbita di 1 mGy equivale a 20 mSv di dose equivalente, indicando un rischio stocastico venti volte maggiore (Tabella 07.26-01).

La dose efficace E integra, su tutti i tessuti, le corrispondenti dosi equivalenti pesate per i fattori tissutali wₜ, che esprimono la diversa suscettibilità agli effetti stocastici  (Tabella 07.26-02):

\[E = \sum_{\text{T}} w_{\text{T}} H_{\text{T}}.\]

Anche E si misura in sievert; l’unità storica corrispondente è il rem, con 1 Sv = 100 rem.

È cruciale distinguere tra grandezze che descrivono la sorgente e grandezze che descrivono l’esposizione/assorbimento nel bersaglio, poiché variano con la distanza, la geometria e le proprietà del mezzo. In sintesi (Tabella 07.26-03):

• attività (A), misura delle trasformazioni nucleari al secondo, in becquerel (Bq);
• kerma (K) e dose assorbita (D), energia trasferita o depositata per unità di massa, in gray (Gy);
• dose equivalente (Hᵀ) e dose efficace (E), grandezze radioprotezionistiche che includono pesi radiologici e tissutali, in sievert (Sv).

L’irraggiamento dipende, a parità di sorgente, dalla distanza secondo la legge dell’inverso del quadrato e dalla geometria del corpo investito (solido angolo), oltre che dal coefficiente di assorbimento del materiale. La differenza tra emissione e assorbimento si riflette dunque nelle diverse unità e nei diversi campi di applicazione (metrologia della sorgente, dosimetria, radioprotezione).

Ordini di grandezza utili: sorgenti telecobaltiche per terapia presentano attività dell’ordine di decine di teraBq; un quadrante luminoso con radionuclidi emettitori β tipicamente ha attività nell’intervallo 0,1–0,3 MBq; il corpo umano, per la presenza di ¹⁴C e ⁴⁰K, emette complessivamente alcune migliaia di decadimenti al secondo (circa 7–10 kBq). Una sorgente da 1 curie (3,7·10¹⁰ Bq) che emetta particelle di energia media 1 MeV (1,6·10⁻¹³ J) libera una potenza \( P = A \cdot E \approx 3{,}7\cdot10^{10}\times1{,}6\cdot10^{-13} \simeq 5{,}9\cdot10^{-3} \) W, cioè circa 6 mW.

I fotoni γ, onde elettromagnetiche ad altissima frequenza e grande energia, ionizzano la materia attraverso tre processi fondamentali, con probabilità relativa che dipende dall’energia del fotone e dal numero atomico Z del mezzo: effetto fotoelettrico, diffusione Compton e produzione di coppie. Al crescere dell’energia, il contributo fotoelettrico diminuisce, la diffusione Compton domina nell’intervallo intermedio, mentre la creazione di coppie elettrone-positrone diventa possibile oltre la soglia di 1,022 MeV e prevale progressivamente nelle alte energie.

L’interazione di un fotone γ all’interno del materiale genera una cascata elettromagnetica: elettroni e positroni prodotti rallentano e a loro volta emettono radiazione di frenamento e fotoni secondari di energia decrescente, come illustrato in (Figura 07.26-01). Il quadro differisce sensibilmente da quello delle particelle cariche pesanti, per le quali l’energia si deposita in modo più concentrato lungo la traccia.

Image Gallery

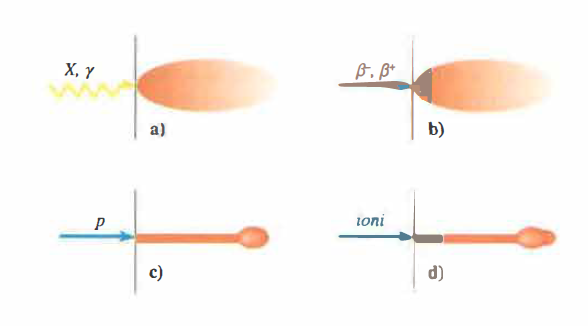

Schema della ionizzazione prodotta da fotoni X e γ e da particelle cariche quando penetrano nella materia. (a) Sciame elettromagnetico da radiazione X e gamma. (b) Cascata elettromagnetica da radiazione β⁻ o β⁺. (c) Ionizzazione provocata da protoni e (d) da ioni (nuclei di atomi da cui sono stati strappati alcuni elettroni), dove a fine percorso dello ione è presente una ionizzazione secondaria prodotta dalla frammentazione dello ione. In tutti i casi la profondità raggiunta, la densità di energia rilasciata (ionizzazione) e, nel caso delle cascate elettromagnetiche, l’ampiezza della cascata dipendono dall’energia dei fotoni o delle particelle cariche entranti.

Immagine tratta liberamente da Internet. Se viola i tuoi diritti, contattaci.

Per le particelle cariche (α, β⁻, β⁺, protoni, ioni) la perdita di energia per unità di cammino, descritta dalla legge di frenamento, dipende da massa, carica e velocità della particella, nonché dalla densità elettronica del mezzo. A energie relativamente basse il rallentamento aumenta all’avvicinarsi dell’arresto; a energie elevate esiste un regime di “minima ionizzazione” in cui il deposito di energia per unità di percorso diminuisce moderatamente (comportamento coerente con la formula di Bethe).

Gli elettroni e i positroni, quando sufficientemente energetici, possono innescare veri e propri sciami elettromagnetici, emettendo fotoni X/γ e producendo ulteriori coppie e−/e+, con una distribuzione spaziale più diffusa (Figura 07.26-01). Le particelle cariche pesanti, come protoni e ioni completamente ionizzati, hanno massa molto maggiore di quella dell’elettrone e depositano energia in modo più localizzato lungo la traccia, con un marcato incremento del rilascio prossimo all’arresto: il picco di Bragg (Figura 07.26-01) e (Figura 07.26-01).

I neutroni, essendo neutri, ionizzano indirettamente: trasferiscono energia ai nuclei per collisione elastica (efficace con idrogeno, quindi in tessuti ricchi d’acqua) o vengono catturati, inducendo trasmutazioni e reazioni che generano particelle cariche secondarie. La probabilità d’interazione dipende dall’energia del neutrone e dalla natura del bersaglio, con sezioni d’urto marcatamente variabili.

Per ogni specie e per una data energia si può stimare il percorso medio fino all’arresto, ossia il range R (spesso valutato come CSDA range). In generale R cresce con l’energia della particella e dipende fortemente dalla densità e dalla composizione del mezzo (Figura 07.26-02) e (Figura 07.26-03).

Image Gallery

Schema della ionizzazione prodotta da fotoni X e γ e da particelle cariche quando penetrano nella materia. (a) Sciame elettromagnetico da radiazione X e gamma. (b) Cascata elettromagnetica da radiazione β⁻ o β⁺. (c) Ionizzazione provocata da protoni e (d) da ioni (nuclei di atomi da cui sono stati strappati alcuni elettroni), dove a fine percorso dello ione è presente una ionizzazione secondaria prodotta dalla frammentazione dello ione. In tutti i casi la profondità raggiunta, la densità di energia rilasciata (ionizzazione) e, nel caso delle cascate elettromagnetiche, l’ampiezza della cascata dipendono dall’energia dei fotoni o delle particelle cariche entranti.

Immagine tratta liberamente da Internet. Se viola i tuoi diritti, contattaci.

Image Gallery

Schema della ionizzazione prodotta da fotoni X e γ e da particelle cariche quando penetrano nella materia. (a) Sciame elettromagnetico da radiazione X e gamma. (b) Cascata elettromagnetica da radiazione β⁻ o β⁺. (c) Ionizzazione provocata da protoni e (d) da ioni (nuclei di atomi da cui sono stati strappati alcuni elettroni), dove a fine percorso dello ione è presente una ionizzazione secondaria prodotta dalla frammentazione dello ione. In tutti i casi la profondità raggiunta, la densità di energia rilasciata (ionizzazione) e, nel caso delle cascate elettromagnetiche, l’ampiezza della cascata dipendono dall’energia dei fotoni o delle particelle cariche entranti.

Immagine tratta liberamente da Internet. Se viola i tuoi diritti, contattaci.

Image Gallery

Schema della ionizzazione prodotta da fotoni X e γ e da particelle cariche quando penetrano nella materia. (a) Sciame elettromagnetico da radiazione X e gamma. (b) Cascata elettromagnetica da radiazione β⁻ o β⁺. (c) Ionizzazione provocata da protoni e (d) da ioni (nuclei di atomi da cui sono stati strappati alcuni elettroni), dove a fine percorso dello ione è presente una ionizzazione secondaria prodotta dalla frammentazione dello ione. In tutti i casi la profondità raggiunta, la densità di energia rilasciata (ionizzazione) e, nel caso delle cascate elettromagnetiche, l’ampiezza della cascata dipendono dall’energia dei fotoni o delle particelle cariche entranti.

Immagine tratta liberamente da Internet. Se viola i tuoi diritti, contattaci.

Image Gallery

Curve range-energia dei protoni

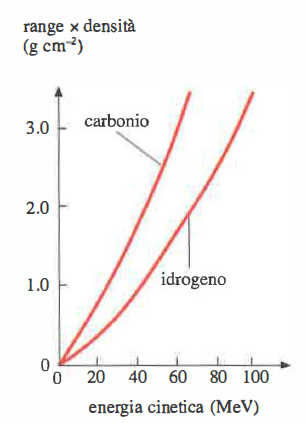

Curve range-energia di protoni in idrogeno e in carbonio. Il range, distanza media percorsa dalla particella nel materiale prima di arrestarsi, si ottiene dividendo il valore riportato in ordinate per la densità del materiale attraversato.

Immagine tratta liberamente da Internet. Se viola i tuoi diritti, contattaci.

Image Gallery

Range delle particelle in acqua

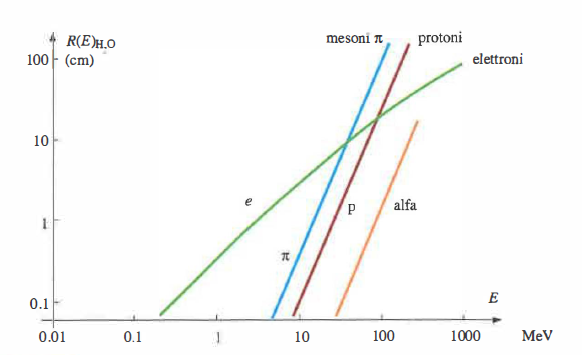

Paragone fra i percorsi medi (range) di diverse particelle in acqua in funzione della loro energia. I mesoni π sono particelle instabili prodotte in processi nucleari ad alta energia e impiegate in radioterapia con scarso successo.
